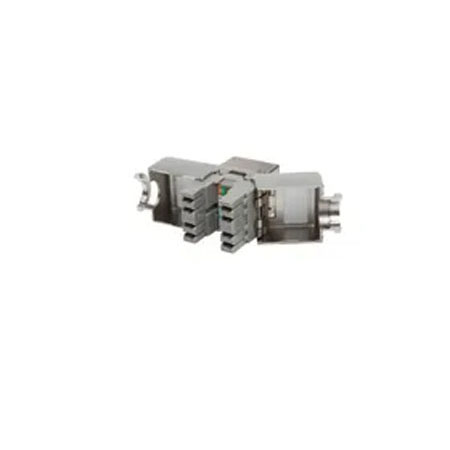

Modul RJ45 BKT, Cat.5e, ecranat (STP), Keystone, Toolless

• Cod serie (Index): 11331111
• Sistem/Clasă: Class D / Cat.5e — 100 MHz, ecranat
• Standard montaj: Keystone
• Utilizare: terminarea legăturilor cupru 4 perechi în prize/patch paneluri; compatibil cu accesorii electro‑instalații pentru prize de abonat și panouri modulare

Pe scurt

• Montaj toolless rapid, fără scule speciale; suportă și 110 IDC sau BKT HAT
• Ecranare 360° prin carcasă metalică pentru compatibilitate EMC
• Compatibil PoE, PoE+ și 4PPoE (IEEE 802.3af/at/bt)
• Intrare cablu din spate sau lateral; clemă laterală opțională pentru continuitatea ecranului
• Include etichetă de identificare (ID tag) și capac antipraf pentru port
• 25 ani garanție de sistem (conform programului BKT)

Caracteristici principale

• Lățime de bandă: 100 MHz (Cat.5e, Class D)
• Conector RJ45 8P8C, contacte aurite 50 μin
• Organizator toolless cu codare T568A/B tipărită (și în interiorul modulului)
• Conexiune IDC universală pentru conductoare solide și litate AWG 22–26
• Protecție integrată împotriva scurtcircuitului între conductoare
• Latch keystone colorat conform performanței: gri = Cat.5e
• Împământare facilă: conector Faston seria 250 integrat în carcasă
• Standard keystone — compatibil cu o gamă largă de accesorii de instalații
• Intrare din spate fără colier — fixare fără bride; opțional intrare laterală cu side‑clamp (Index 1133A230)

Specificații tehnice

• Conector

  • Tip: RJ45 (jack), 8P8C
  • Material contacte: bronz fosforos, nichelat, cu 50 μin aur pe pini
  • Forță de inserție: max. 30 N
  • Rezistență de reținere jack–plug: 7,7 kg
  • Durabilitate: ≥ 750 cicluri cuplare/decuplare (test inclus contact resistance per 100 cicluri)

• Interfață IDC

  • Tip conductor: solid și litat
  • Interval: AWG 22–26
  • Durabilitate: ≥ 20 terminări
  • Metode montaj:
    1. Toolless (fără scule),
    2. cu sculă 110 IDC,
    3. cu scula automată BKT HAT

• Ecranare și carcasă

  • Carcasă metalică: zinc turnat sub presiune, nichelat (360° shielding)
  • Compatibilitate EMC
  • Conector Faston 250 pentru împământare individuală

• Materiale principale

  • Suport contact: PC, UL 94‑V2
  • IDC: carcasă PC + fibră de sticlă, UL 94‑V2; capac din zinc turnat, nichelat; terminale bronz fosforos, cositorite
  • PCB: FR4, UL 94‑V0
  • ID tag: ABS + PC, UL 94‑V0
  • Capac antipraf: PP, UL 94‑V2

• Mediu și mecanică

  • Temperatură de operare: −20 °C … +60 °C
  • Dimensiuni (H × W × D): 20,4 × 16,8 × 37,6 mm
  • Include: etichetă ID și capac antipraf pentru port

• Standarde și conformitate

  • ISO/IEC 11801; EN 50173‑1
  • IEC/EN 60603‑7‑3; IEC 60512‑99‑002
  • ANSI/TIA‑568.2
  • IEEE 802.3af/at/bt (PoE, PoE+, 4PPoE)
  • Conform RoHS 2011/65/EU

Variante și coduri

• 11331111 — Modul RJ45 BKT, Cat.5e, ecranat, Keystone, Toolless

Accesorii opționale (identificare/organizare și montaj):

• Etichete ID (50 buc./set):
  • 1133A111 alb, 1133A112 gri, 1133A113 albastru, 1133A114 roșu
  • 1133A115 galben, 1133A116 negru, 1133A117 verde, 1133A118 portocaliu
• Capace antipraf (50 buc./set):
  • 1133A121 alb, 1133A122 gri, 1133A123 albastru, 1133A124 roșu
  • 1133A125 galben, 1133A126 negru, 1133A127 verde, 1133A128 portocaliu
• 1133A230 — Clema laterală (Side clamp) pentru intrare cablu din lateral, asigură continuitatea ecranului (25 buc.)
• 11330566 — Adaptor unghiular 2×RJ45 (45 × 45) cu câmp descriptiv
• 11330567 — Adaptor unghiular 1×RJ45 (45 × 45) cu câmp descriptiv
